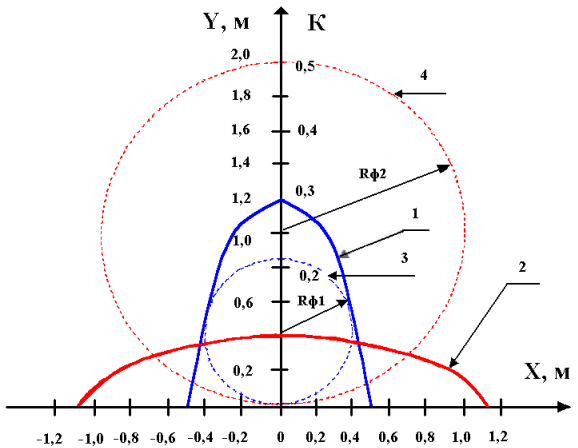

Рис. 1. Конфигурация зон обнаружения РЛСО в зависимости от частоты электромагнитного излучения.

Условные обозначения:

X, Y – горизонтальная и вертикальная оси в поперечном сечении зоны обнаружения;

1 – зависимость изменения коэффициента затемнения К зоны обнаружения объектом в середине участка длиной 150 м для рабочей частоты излучения передатчика 61,25 ГГц;

2 - зависимость изменения коэффициента затемнения К зоны обнаружения объектом в середине участка длиной 150 м для рабочей частоты излучения передатчика 10 ГГц;

3 – первая зона Френеля для рабочей частоты излучения передатчика 61,25 ГГц (R_ф1);

4 - первая зона Френеля для рабочей частоты излучения передатчика 10 ГГц (R_ф2)
